品名：鍍鋅彈簧墊圈、鍍鋅墊圈、鍍鋅彈墊、鍍鋅介子、墊圈定制

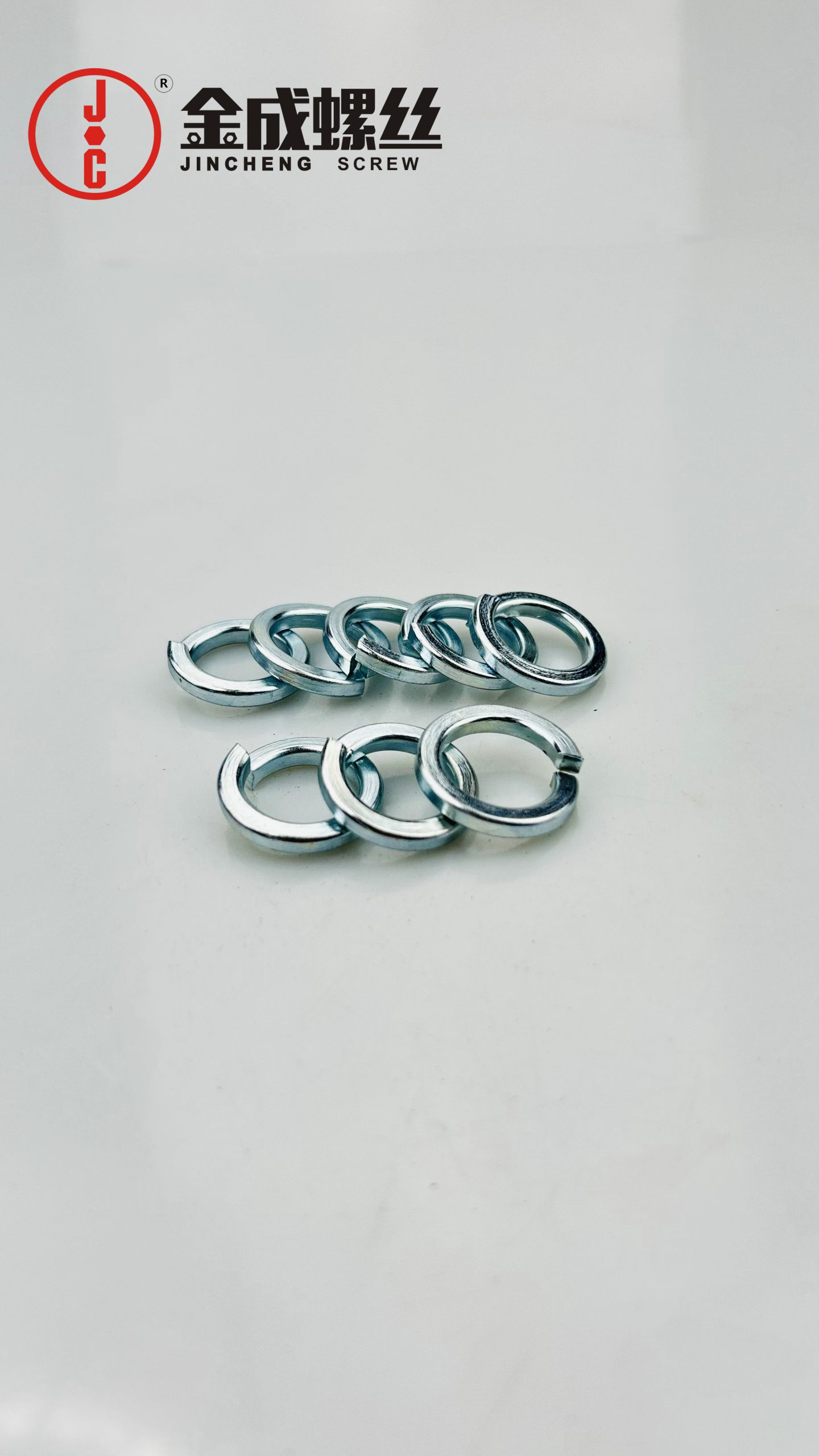

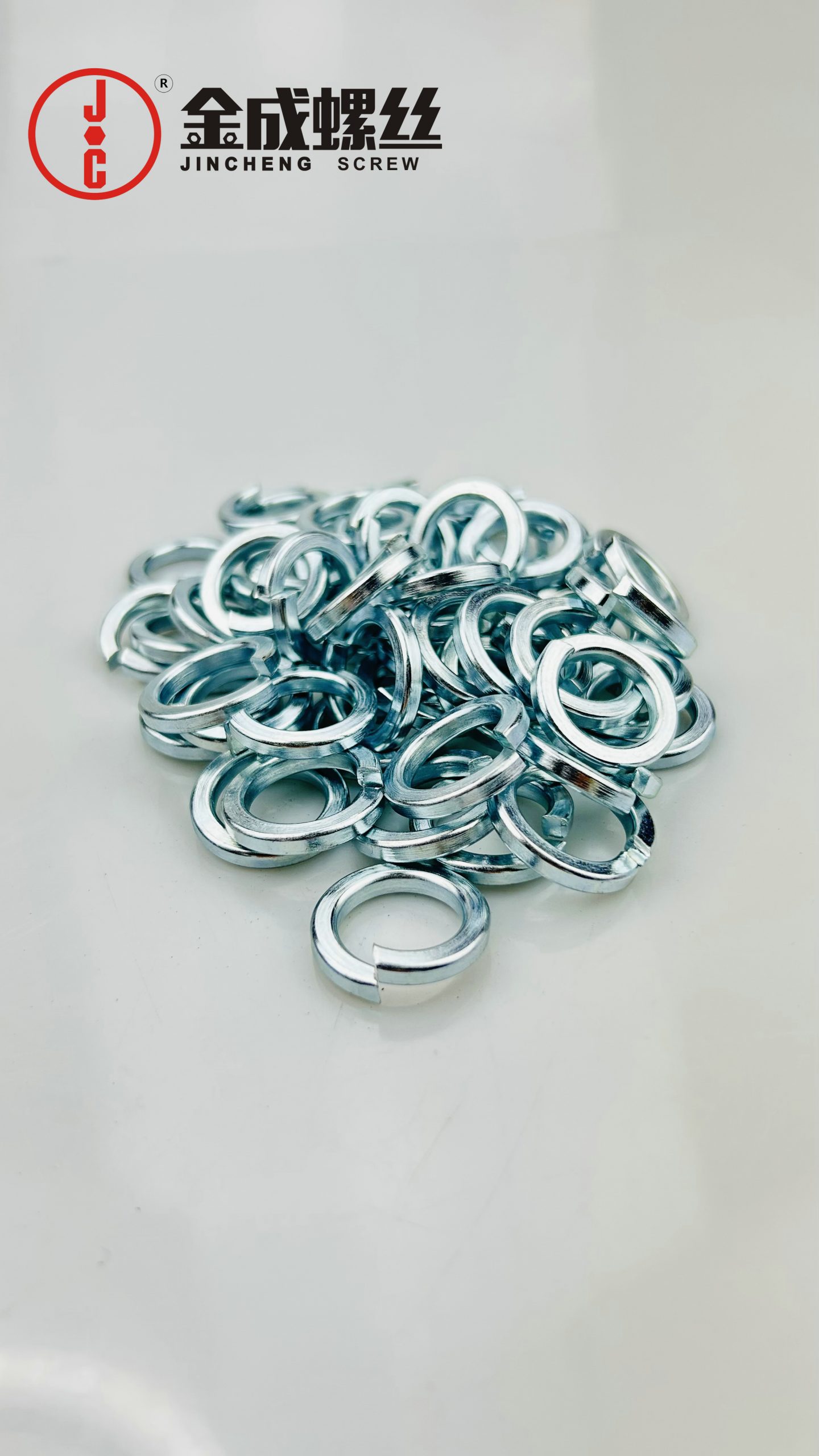

金成鍍鋅彈簧墊圈 |
|||
| 品名 | 鍍鋅彈簧墊圈 | 材質 | 70#鋼/65Mn |
| 標準 | GB93/DIN127/ANSI/ASME B18.21.1/GB7244 | 表面處理 | 藍白鋅/彩鋅/鍍鎳/環保電鍍 |
| 尺寸 | 公制內孔直徑：M1.6~M52 | 厚度/外徑 | 符合國家標準 |
| 英美制內孔直徑：4#~1" | 包裝 | 金成膠袋/紙箱 | |
| 產品特點 | 常用規格均有貨 / 特殊規格、尺寸、材料、表面處理均可定制 | ||
金成彈簧墊圈都有哪些呢？金成彈簧墊圈按材料分類碳鋼材料的有：鍍藍白鋅彈簧墊圈、鍍彩鋅墊圈、鍍鎳彈墊、鍍鋅介子。而不銹鋼材料的有：304不銹鋼彈簧墊圈、316不銹鋼彈簧墊圈、304L不銹鋼彈簧墊圈、316L不銹鋼彈簧墊圈，同時我們也為客戶提供各類墊圈來圖來樣的定制，歡迎咨詢。
碳鋼彈簧墊圈作用：鍍鋅彈簧墊圈是連接螺栓與螺母的裝配，防止松動、漏氣或松脫。它能夠提供穩定的壓力分布，防止螺栓或螺母在振動或負荷下松動，并確保連接的緊固性和密封性。由于鍍鋅彈簧具有良好的耐腐蝕性和耐高溫性能，因此在各種工業和機械設備中廣泛使用。
金成鍍鋅彈簧墊圈—公制規格表 |
||||||||||
| GB /T 93 - 1987 標準型彈簧墊圈 | ||||||||||
| 內孔 直徑 d |

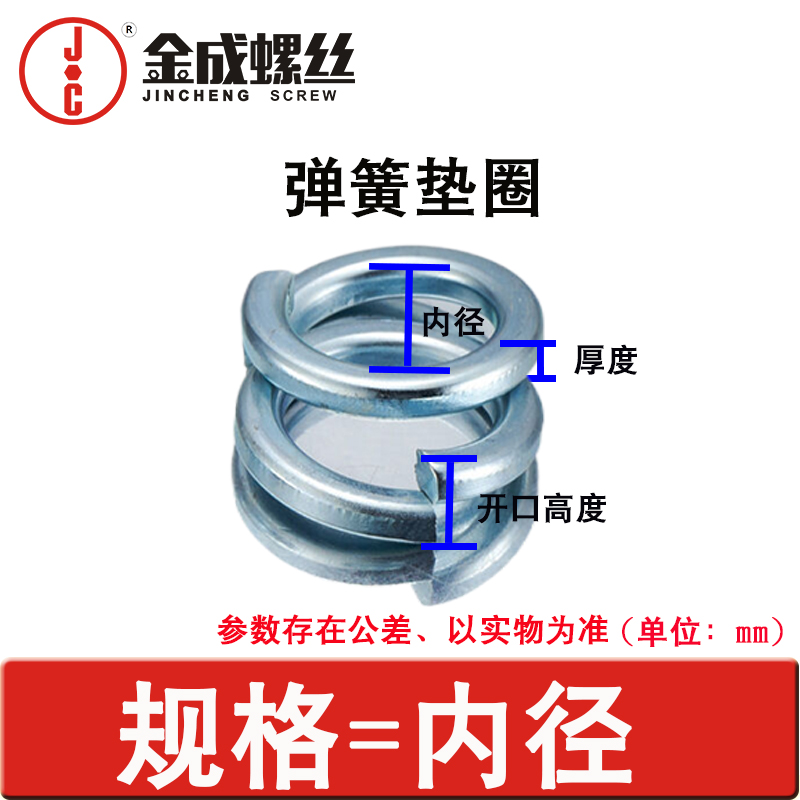

d--內孔直徑 | H--開口高度 | n--邊寬度 | h--厚度 | 1000支 重量KG |
|||||
| 最大值 max |
最小值 min |
最大值 max |
最小值 min |
最大值 max |
最小值 min |
標準值 | 最大值 max |
最小值 min |
||
| M2 | 2.35 | 2.1 | 1.25 | 1 | 0.58 | 0.42 | 0.5 | 0.58 | 0.42 | 0.016 |
| M2.5 | 2.85 | 2.6 | 1.63 | 1.3 | 0.73 | 0.57 | 0.65 | 0.73 | 0.57 | 0.033 |
| M3 | 3.4 | 3.1 | 2 | 1.6 | 0.9 | 0.7 | 0.8 | 0.9 | 0.7 | 0.06 |
| M4 | 4.4 | 4.1 | 2.75 | 2.2 | 1.2 | 1 | 1.1 | 1.2 | 1 | 0.15 |
| M5 | 5.4 | 5.1 | 3.25 | 2.6 | 1.4 | 1.2 | 1.3 | 1.4 | 1.2 | 0.258 |
| M6 | 6.68 | 6.1 | 4 | 3.2 | 1.7 | 1.5 | 1.6 | 1.7 | 1.5 | 0.47 |
| M8 | 8.68 | 8.1 | 5.25 | 4.2 | 2.2 | 2 | 2.1 | 2.2 | 2 | 1.07 |
| M10 | 10.9 | 10.2 | 6.5 | 5.2 | 2.75 | 2.45 | 2.6 | 2.75 | 2.45 | 2.06 |
| M12 | 12.9 | 12.2 | 7.75 | 6.2 | 3.25 | 2.95 | 3.1 | 3.25 | 2.95 | 3.51 |
| M14 | 14.9 | 14.2 | 9 | 7.2 | 3.8 | 3.4 | 3.6 | 3.8 | 3.4 | 5.51 |
| M16 | 16.9 | 16.2 | 10.25 | 8.2 | 4.3 | 3.9 | 4.1 | 4.3 | 3.9 | 8.15 |
| M18 | 19.04 | 18.2 | 11.25 | 9 | 4.7 | 4.3 | 4.5 | 4.7 | 4.3 | 10.98 |
| M20 | 21.04 | 20.2 | 12.5 | 10 | 5.2 | 4.8 | 5 | 5.2 | 4.8 | 15.05 |
| M22 | 23.34 | 22.5 | 13.75 | 11 | 5.7 | 5.3 | 5.5 | 5.7 | 5.3 | 20.24 |
| M24 | 25.5 | 24.5 | 15 | 12 | 6.2 | 5.8 | 6 | 6.2 | 5.8 | 26.23 |
| M27 | 28.5 | 27.5 | 17 | 13.6 | 7.1 | 6.5 | 6.8 | 7.1 | 6.5 | 37.88 |
| M30 | 31.5 | 30.5 | 18.75 | 15 | 7.8 | 7.2 | 7.5 | 7.8 | 7.2 | 51.06 |
| M33 | 34.7 | 33.5 | 21.25 | 17 | 8.8 | 8.2 | 8.5 | 8.8 | 8.2 | 72.43 |
| M36 | 37.7 | 36.5 | 22.5 | 18 | 9.3 | 8.7 | 9 | 9.3 | 8.7 | 88.03 |
| M39 | 40.7 | 39.5 | 25 | 20 | 10.3 | 9.7 | 10 | 10.3 | 9.7 | 118.2 |
| M42 | 43.7 | 42.5 | 26.25 | 21 | 10.8 | 10.2 | 10.5 | 10.8 | 10.2 | 139.6 |
| M45 | 46.7 | 45.5 | 27.5 | 22 | 11.3 | 10.7 | 11 | 11.3 | 10.7 | 163.4 |
| M48 | 49.7 | 48.5 | 30 | 24 | 12.3 | 11.7 | 12 | 12.3 | 11.7 | 208.1 |
最大直徑加工為M100，如需定制聯系我們133 2690 6112 |
||||||||||
金成鍍鋅彈簧墊圈—美制規格表 |
||||||
| ANSI/ASME B18.21.1-2009 | ||||||
| 內孔 直徑 d |
螺紋 直徑 換算 |
d--內孔直徑 | dc-外徑 | n--邊寬度 | h--厚度 | |
| 最大值 max |
最小值 min |
最大值 max |
最小值 min |
最小值 min |
||
| 2# | 0.086 | 0.094 | 0.088 | 0.172 | 0.035 | 0.02 |
| 3# | 0.099 | 0.107 | 0.101 | 0.195 | 0.04 | 0.025 |
| 4# | 0.112 | 0.12 | 0.114 | 0.209 | 0.04 | 0.025 |
| 5# | 0.125 | 0.133 | 0.127 | 0.236 | 0.047 | 0.031 |
| 6# | 0.138 | 0.148 | 0.141 | 0.25 | 0.047 | 0.031 |
| 8# | 0.164 | 0.174 | 0.167 | 0.293 | 0.055 | 0.04 |
| 10# | 0.19 | 0.2 | 0.193 | 0.334 | 0.062 | 0.047 |
| 12# | 0.216 | 0.227 | 0.22 | 0.377 | 0.07 | 0.056 |
| 1/4 | 0.25 | 0.26 | 0.252 | 0.487 | 0.109 | 0.062 |
| 5/16 | 0.3125 | 0.322 | 0.314 | 0.583 | 0.125 | 0.078 |
| 3/8 | 0.375 | 0.385 | 0.377 | 0.68 | 0.141 | 0.094 |
| 7/16 | 0.4375 | 0.45 | 0.44 | 0.776 | 0.156 | 0.109 |
| 1/2 | 0.5 | 0.512 | 0.502 | 0.869 | 0.171 | 0.125 |
| 9/16 | 0.5625 | 0.574 | 0.564 | 0.965 | 0.188 | 0.141 |
| 5/8 | 0.625 | 0.641 | 0.628 | 1.073 | 0.203 | 0.156 |
| 11/16 | 0.6875 | 0.704 | 0.691 | 1.17 | 0.219 | 0.172 |
| 3/4 | 0.75 | 0.766 | 0.753 | 1.265 | 0.234 | 0.188 |
| 13/16 | 0.8125 | 0.832 | 0.816 | 1.363 | 0.25 | 0.203 |
| 7/8 | 0.875 | 0.894 | 0.878 | 1.459 | 0.266 | 0.219 |
| 15/16 | 0.9375 | 0.958 | 0.941 | 1.556 | 0.281 | 0.234 |
| 1" | 1 | 1.024 | 1.003 | 1.656 | 0.297 | 0.25 |
| 1-1/16 | 1.0625 | 1.087 | 1.066 | 1.751 | 0.312 | 0.266 |
| 1-1/8 | 1.125 | 1.153 | 1.129 | 1.847 | 0.328 | 0.281 |
| 1-3/16 | 1.1875 | 1.217 | 1.192 | 1.943 | 0.344 | 0.297 |
| 1-1/4 | 1.25 | 1.28 | 1.254 | 2.036 | 0.359 | 0.312 |
| 1-5/16 | 1.3125 | 1.344 | 1.317 | 2.133 | 0.375 | 0.328 |
| 1-3/8 | 1.375 | 1.408 | 1.379 | 2.219 | 0.391 | 0.344 |
| 1-7/16 | 1.4375 | 1.472 | 1.442 | 2.324 | 0.406 | 0.359 |
| 1-1/2 | 1.5 | 1.534 | 1.504 | 2.419 | 0.422 | 0.375 |
| 1-5/8 | 1.625 | 1.663 | 1.633 | 2.553 | 0.424 | 0.389 |
| 1-3/4 | 1.75 | 1.789 | 1.758 | 2.679 | 0.424 | 0.389 |
| 1-7/8 | 1.875 | 1.914 | 1.883 | 2.811 | 0.427 | 0.422 |
| 2" | 2 | 2.039 | 2.008 | 2.936 | 0.427 | 0.422 |
| 2-1/4 | 2.25 | 2.293 | 2.262 | 3.221 | 0.442 | 0.44 |
| 2-1/2 | 2.5 | 2.543 | 2.512 | 3.471 | 0.442 | 0.44 |
| 2-3/4 | 2.75 | 2.793 | 2.762 | 3.824 | 0.491 | 0.458 |
| 3" | 3 | 3.043 | 3.012 | 4.074 | 0.491 | 0.458 |
