墊圈-發黑彈簧墊圈
- 品名：發黑彈簧墊圈、發黑墊圈、發黑彈墊、發黑介子、墊圈定制 金成發黑彈簧墊圈 品名 發黑彈簧墊圈 ……
產品詳細

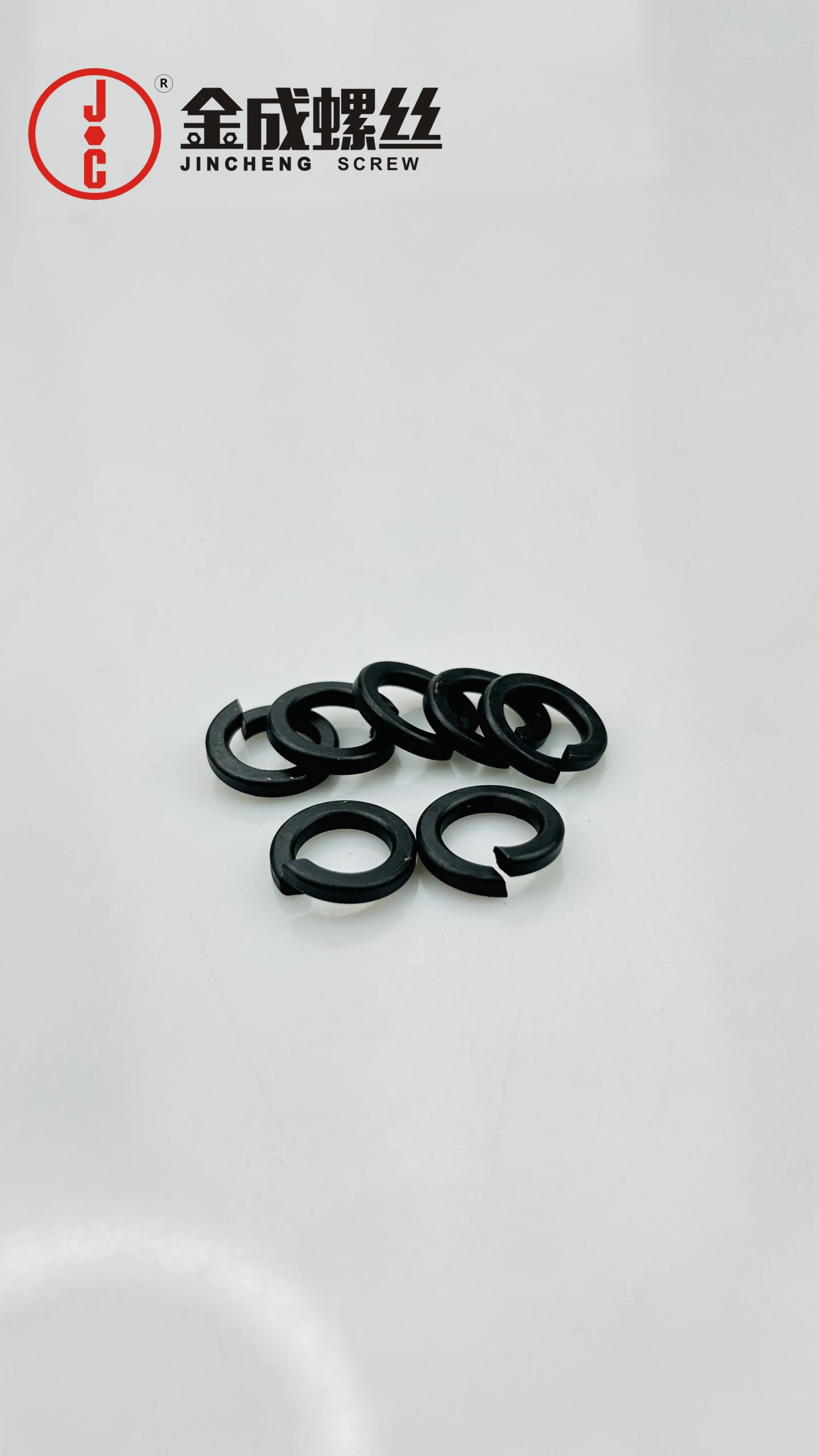

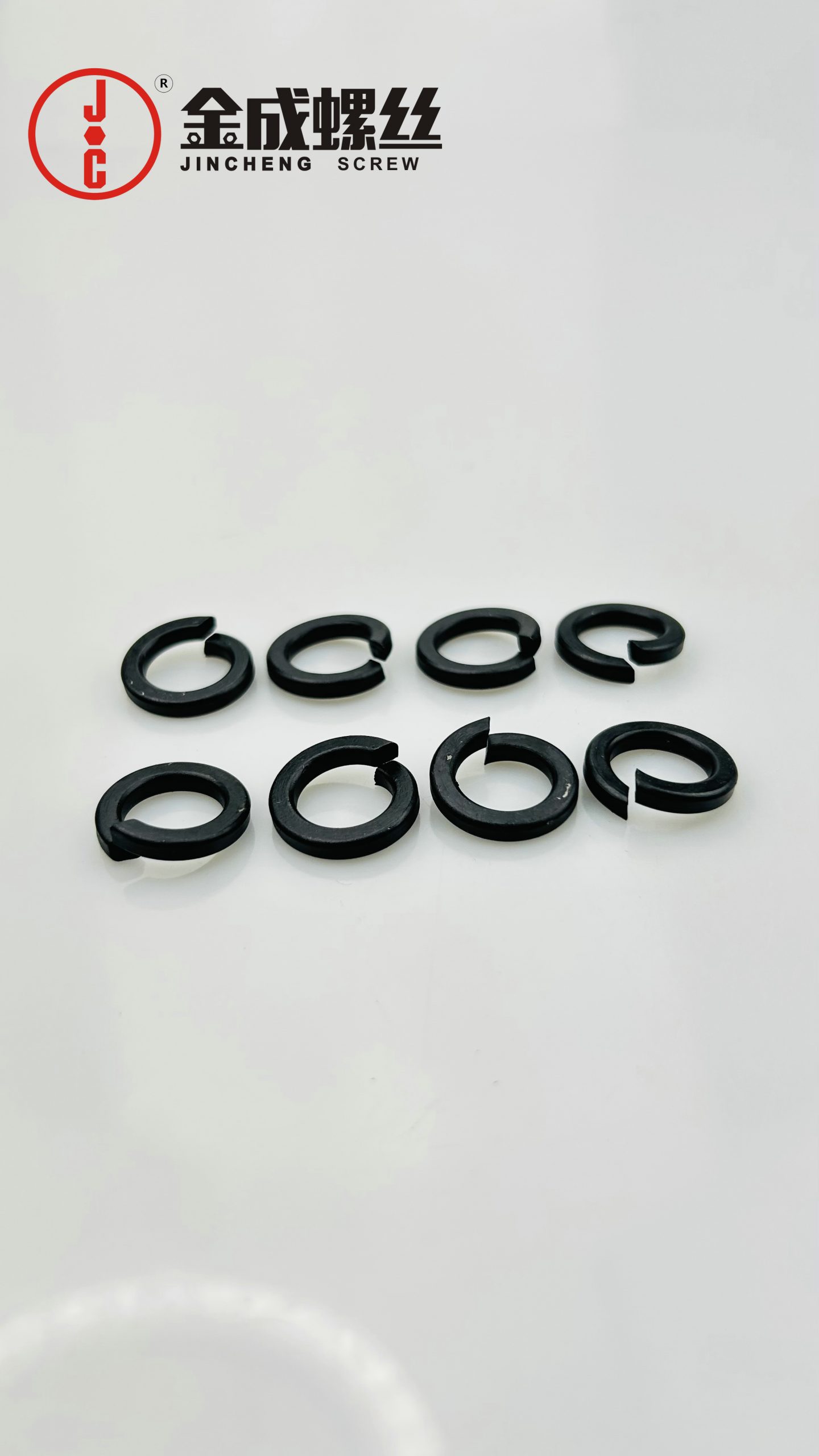

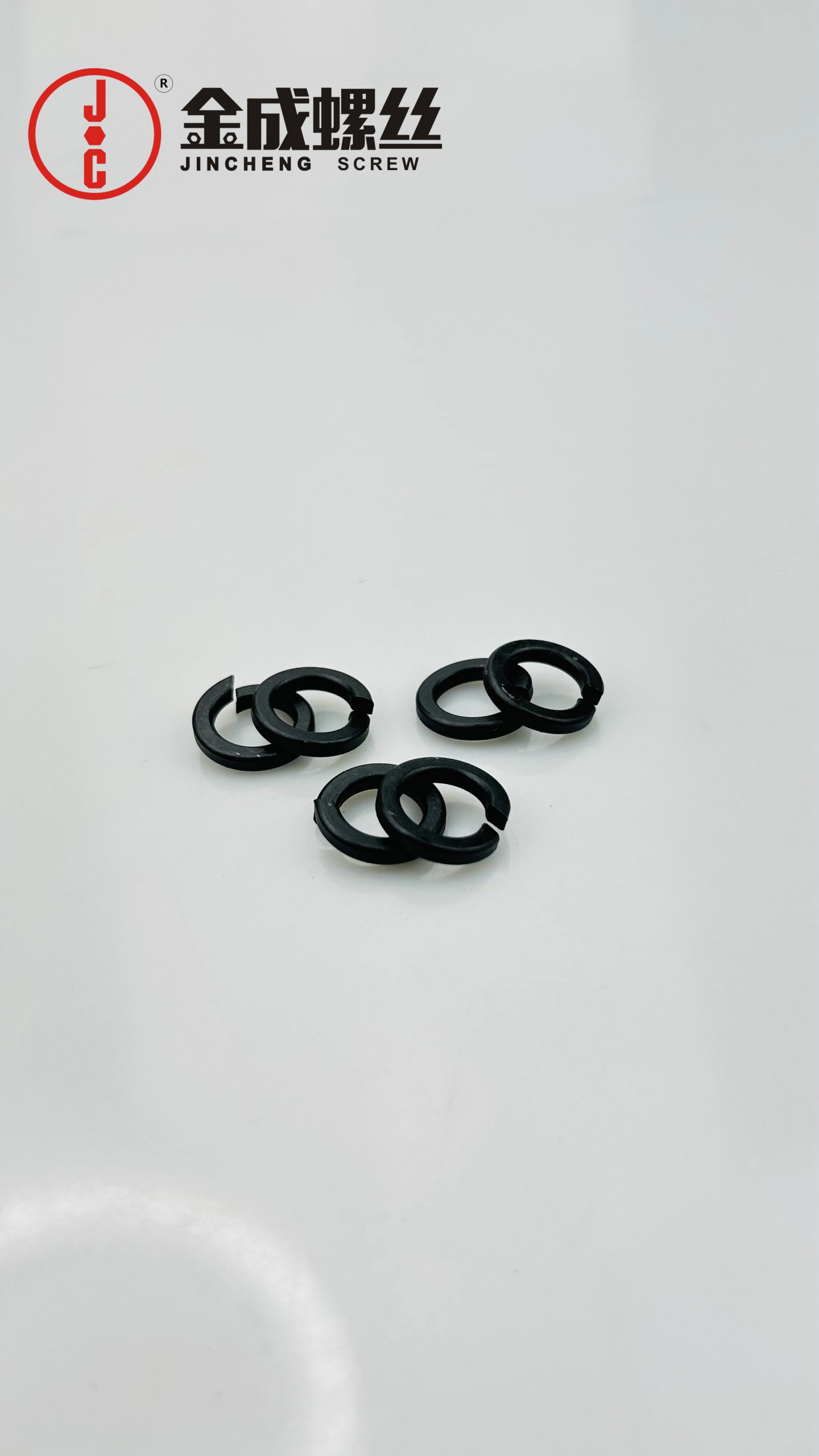

品名：發黑彈簧墊圈、發黑墊圈、發黑彈墊、發黑介子、墊圈定制
金成發黑彈簧墊圈 |
|||
| 品名 | 發黑彈簧墊圈 | 材質 | 70#鋼/65Mn |
| 標準 | GB93/DIN127/ANSI/ASME B18.21.1/GB7244 | 表面處理 | 發黑 |
| 尺寸 | 公制內孔直徑：M1.6~M52 | 厚度/外徑 | 符合國家標準 |
| 英美制內孔直徑：4#~1" | 包裝 | 金成膠袋/紙箱 | |
| 產品特點 | 常用規格均有貨 / 特殊規格、尺寸、材料、表面處理均可定制 | ||
碳鋼彈簧墊圈作用：發黑彈簧墊圈材料以70號鋼與65Mn最為常用。碳鋼發黑彈簧墊圈是連接螺栓與螺母的裝配，防止松動、漏氣或松脫。它能夠提供穩定的壓力分布，防止螺栓或螺母在振動或負荷下松動，并確保連接的緊固性和密封性。由于碳鋼發黑彈簧具有良好的耐腐蝕性和耐高溫性能，因此在各種工業和機械設備中廣泛使用。
金成發黑彈簧墊圈—公制規格表 |
||||||||||
| GB /T 93 - 1987 標準型彈簧墊圈 | ||||||||||
| 內孔 直徑 d |

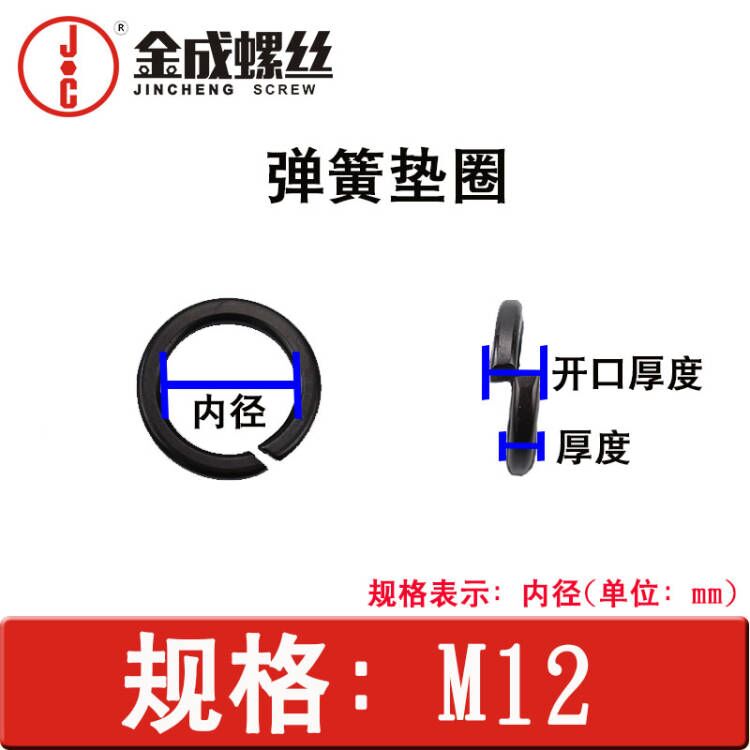

d--內孔直徑 | H--開口高度 | n--邊寬度 | h--厚度 | 1000支 重量KG |
|||||
| 最大值 max |
最小值 min |
最大值 max |
最小值 min |
最大值 max |
最小值 min |
標準值 | 最大值 max |
最小值 min |
||
| M2 | 2.35 | 2.1 | 1.25 | 1 | 0.58 | 0.42 | 0.5 | 0.58 | 0.42 | 0.016 |
| M2.5 | 2.85 | 2.6 | 1.63 | 1.3 | 0.73 | 0.57 | 0.65 | 0.73 | 0.57 | 0.033 |
| M3 | 3.4 | 3.1 | 2 | 1.6 | 0.9 | 0.7 | 0.8 | 0.9 | 0.7 | 0.06 |
| M4 | 4.4 | 4.1 | 2.75 | 2.2 | 1.2 | 1 | 1.1 | 1.2 | 1 | 0.15 |
| M5 | 5.4 | 5.1 | 3.25 | 2.6 | 1.4 | 1.2 | 1.3 | 1.4 | 1.2 | 0.258 |
| M6 | 6.68 | 6.1 | 4 | 3.2 | 1.7 | 1.5 | 1.6 | 1.7 | 1.5 | 0.47 |
| M8 | 8.68 | 8.1 | 5.25 | 4.2 | 2.2 | 2 | 2.1 | 2.2 | 2 | 1.07 |
| M10 | 10.9 | 10.2 | 6.5 | 5.2 | 2.75 | 2.45 | 2.6 | 2.75 | 2.45 | 2.06 |
| M12 | 12.9 | 12.2 | 7.75 | 6.2 | 3.25 | 2.95 | 3.1 | 3.25 | 2.95 | 3.51 |
| M14 | 14.9 | 14.2 | 9 | 7.2 | 3.8 | 3.4 | 3.6 | 3.8 | 3.4 | 5.51 |
| M16 | 16.9 | 16.2 | 10.25 | 8.2 | 4.3 | 3.9 | 4.1 | 4.3 | 3.9 | 8.15 |
| M18 | 19.04 | 18.2 | 11.25 | 9 | 4.7 | 4.3 | 4.5 | 4.7 | 4.3 | 10.98 |
| M20 | 21.04 | 20.2 | 12.5 | 10 | 5.2 | 4.8 | 5 | 5.2 | 4.8 | 15.05 |
| M22 | 23.34 | 22.5 | 13.75 | 11 | 5.7 | 5.3 | 5.5 | 5.7 | 5.3 | 20.24 |
| M24 | 25.5 | 24.5 | 15 | 12 | 6.2 | 5.8 | 6 | 6.2 | 5.8 | 26.23 |
| M27 | 28.5 | 27.5 | 17 | 13.6 | 7.1 | 6.5 | 6.8 | 7.1 | 6.5 | 37.88 |
| M30 | 31.5 | 30.5 | 18.75 | 15 | 7.8 | 7.2 | 7.5 | 7.8 | 7.2 | 51.06 |
| M33 | 34.7 | 33.5 | 21.25 | 17 | 8.8 | 8.2 | 8.5 | 8.8 | 8.2 | 72.43 |
| M36 | 37.7 | 36.5 | 22.5 | 18 | 9.3 | 8.7 | 9 | 9.3 | 8.7 | 88.03 |
| M39 | 40.7 | 39.5 | 25 | 20 | 10.3 | 9.7 | 10 | 10.3 | 9.7 | 118.2 |
| M42 | 43.7 | 42.5 | 26.25 | 21 | 10.8 | 10.2 | 10.5 | 10.8 | 10.2 | 139.6 |
| M45 | 46.7 | 45.5 | 27.5 | 22 | 11.3 | 10.7 | 11 | 11.3 | 10.7 | 163.4 |
| M48 | 49.7 | 48.5 | 30 | 24 | 12.3 | 11.7 | 12 | 12.3 | 11.7 | 208.1 |
最大直徑加工為M100，如需定制聯系我們133 2690 6112 |
||||||||||
